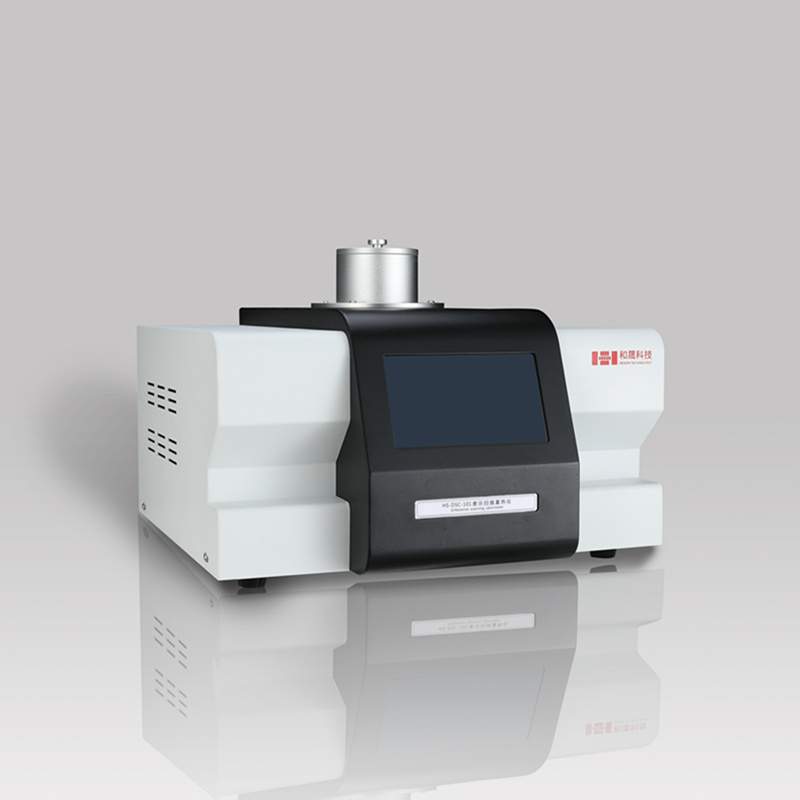

本文介紹了用差示掃描量熱儀(DSC)測試覆銅板PCB玻璃化轉變溫度和固化因子ΔTg。

印刷電路板（PCB, Printed Circuit Board）是重要的電子部件，是電子元器件的支撐體。PCB的樹脂成分發生玻璃化轉變時，PCB的整體力學性能和介電性能大幅減弱，故此PCB需要足夠高的Tg。DSC是測試Tg最為普遍的一種熱分析手段，在發生玻璃化轉變的過程中，樣品的比熱會出現特征性變化，即在DSC曲線上表現出臺階式的轉變。

玻璃化轉變溫度Tg就是高分子聚合物最重要的特征性能之一，是FR-4基材等級最常見的劃分方式之一，也是IIPC-4101 《剛性及多層印制板基材規范》中最重要的性能指標之一。通常認為，玻璃化轉變溫度越高，層壓板的可靠性越高。

PCB使用DSC玻璃化轉變溫度測試標準可參考IPC-TM-650 2.4.25。除了玻璃化轉變溫度以外，固化度也會影響材料的使用溫度、強度、膨脹系數、失效情況等性質。由于增強材料和其他填料的存在，PCB無法像聚合物基體材料一樣通過測量殘余固化熱來判斷固化程度。大量的研究和實踐經驗表明，Tg強烈依賴于固化程度。因此可以將材料再次經歷固化條件，對比再次固化前后的Tg變化，得出固化程度的結論。IPC-TM-650 2.4.25，將再次固化前后的Tg分別定義為Tg1和Tg2，將兩次Tg之差（Tg2-Tg1）定義為固化因子ΔTg。為了便于比較，標準還規定，以玻璃化轉變臺階的中點或拐點溫度作為Tg。

圖1為某覆銅板PCB的DSC玻璃化轉變溫度結果。第一次加熱的Tg1為133.3℃，第二次加熱的Tg2為136.2℃。由此可以獲得固化因子ΔTg為2.9℃。

環氧體系的PCB，目前行業中標準認為ΔTg大于5℃時，材料的固化程度不完全，需要提高固化程度；當ΔTg小于5℃時，產品固化完全。但要注意，即使ΔTg<0，材料也是固化完全的。如隨著實驗加熱次數的增加，玻璃化轉變溫度會降低，也意味著該產品的熱穩定性能相對較差，會可能出現無法承受很多次返工操作。這也需要綜合研究材料性能，再確認需要更改工藝條件，或是否更換原料。
